شباهت ظاهری سیم تمام‌مسی و سیم CCA باعث شده است بسیاری از خریداران هنگام انتخاب نتوانند تفاوت آن‌ها را تشخیص دهند. هر دو محصول ممکن است از بیرون رنگ مسی داشته باشند، اما جنس هادی، مقاومت الکتریکی، وزن، قیمت و کاربرد آن‌ها یکسان نیست.

این تفاوت به‌خصوص در سیم‌کشی ساختمان، کابل شبکه، دوربین مداربسته و سیستم‌های صوتی اهمیت دارد؛ زیرا انتخاب هادی نامناسب می‌تواند باعث افت ولتاژ، کاهش عملکرد و افزایش دمای کابل شود.

سیم تمام‌مسی چیست؟

در سیم تمام‌مسی، هادی داخلی از مس ساخته شده است. مس رسانایی الکتریکی بالایی دارد و به همین دلیل یکی از پرکاربردترین هادی‌ها در سیم‌ها و کابل‌های برق محسوب می‌شود.

از مهم‌ترین ویژگی‌های سیم تمام‌مسی می‌توان به موارد زیر اشاره کرد:

• مقاومت الکتریکی کمتر

• افت ولتاژ پایین‌تر در طول مسیر

• تحمل جریان مناسب در صورت رعایت سطح مقطع و استاندارد

• انعطاف‌پذیری و اتصال‌پذیری مناسب

• عملکرد مطمئن‌تر در سیم‌کشی‌های دائمی

• وزن و قیمت بیشتر نسبت به مدل‌های CCA

البته مسی‌بودن به‌تنهایی تضمین‌کننده کیفیت نیست. سطح مقطع واقعی، خلوص هادی، ضخامت عایق، کیفیت تولید و استاندارد محصول نیز باید بررسی شوند.

سیم CCA چیست؟

CCA مخفف عبارت Copper-Clad Aluminum و به معنی «آلومینیوم با روکش مس» است. در این نوع سیم، بخش اصلی هادی از آلومینیوم ساخته شده و یک لایه مس روی سطح آن قرار دارد.

به همین دلیل، ظاهر سیم CCA می‌تواند شبیه سیم مسی باشد؛ اما پس از برش یا خراش‌دادن سطح هادی، بخش داخلی آن معمولاً به رنگ نقره‌ای دیده می‌شود.

استفاده از آلومینیوم باعث می‌شود سیم CCA سبک‌تر و ارزان‌تر باشد؛ اما مقاومت الکتریکی آن نسبت به سیم تمام‌مسی بیشتر است. مقدار دقیق این اختلاف به درصد مس، کیفیت ساخت و سطح مقطع واقعی محصول بستگی دارد.

تفاوت سیم مسی و CCA در یک نگاه

ویژگی	سیم تمام‌مسی	سیم CCA
ساختار هادی	مس در تمام سطح مقطع	مغزی آلومینیومی با روکش مس
رسانایی الکتریکی	بیشتر	کمتر
مقاومت الکتریکی	کمتر	بیشتر
افت ولتاژ	کمتر	بیشتر در شرایط یکسان
تولید گرما	کمتر در طول و سطح مقطع برابر	بیشتر در جریان و ابعاد یکسان
وزن	بیشتر	سبک‌تر
قیمت	بالاتر	معمولاً ارزان‌تر
ظاهر سطح هادی	مسی	مسی، با مغزی نقره‌ای
کاربرد در برق ساختمان	انتخاب رایج و مطمئن‌تر	فقط با مشخصات و تأییدیه مناسب
کاربرد در شبکه و انتقال توان	عملکرد بهتر، به‌خصوص در مسیرهای بلند و PoE	دارای محدودیت بیشتر

چرا مقاومت سیم CCA بیشتر است؟

روکش مسی تنها بخش سطحی هادی را تشکیل می‌دهد و قسمت عمده جریان باید از مغزی آلومینیومی عبور کند. آلومینیوم نسبت به مس رسانایی کمتری دارد؛ بنابراین یک سیم CCA و یک سیم مسی با طول و سطح مقطع ظاهری یکسان، مقاومت الکتریکی یکسانی ندارند.

افزایش مقاومت می‌تواند پیامدهای زیر را داشته باشد:

• افزایش افت ولتاژ در انتهای مسیر

• کاهش توان قابل‌استفاده برای مصرف‌کننده

• افزایش تلفات انرژی

• افزایش دمای هادی هنگام عبور جریان

• محدودشدن طول مناسب کابل‌کشی

به همین دلیل نباید سیم CCA را بدون محاسبه و صرفاً بر اساس عدد سطح مقطع، جایگزین سیم تمام‌مسی هم‌اندازه کرد.

آیا سیم CCA خطرناک است؟

CCA به‌عنوان یک نوع هادی در برخی محصولات و کاربردهای مشخص استفاده می‌شود؛ بنابراین نمی‌توان هر محصول CCA را بدون بررسی، خطرناک یا غیرقابل‌استفاده دانست.

مشکل زمانی ایجاد می‌شود که:

• سیم CCA با عنوان سیم تمام‌مسی فروخته شود؛

• سطح مقطع یا جنس هادی به‌درستی اعلام نشود؛

• محصول فاقد استاندارد و مشخصات فنی معتبر باشد؛

• بدون محاسبه جریان و افت ولتاژ استفاده شود؛

• تجهیزات اتصال با نوع هادی سازگار نباشند؛

• سیم برای کاربردی خارج از محدوده طراحی‌شده استفاده شود.

برای سیم‌کشی ثابت روشنایی و پریز ساختمان، انتخاب مطمئن‌تر استفاده از سیم تمام‌مسی استاندارد، با سطح مقطع واقعی و برند معتبر است.

کاربرد سیم CCA چیست؟

کاربرد CCA به طراحی، استاندارد و مشخصات همان محصول بستگی دارد. این هادی ممکن است در بعضی کابل‌های کواکسیال، کابل‌های صوتی اقتصادی یا مدارهای محدود و مخصوص دیده شود.

اما وجود CCA در یک محصول به این معنی نیست که می‌توان آن را برای هر کاربردی استفاده کرد. به‌خصوص در کابل شبکه، مسیرهای بلند، انتقال توان، دوربین‌های دارای تغذیه روی کابل و سیم‌کشی برق، مقاومت بیشتر هادی اهمیت زیادی دارد.

برای هر پروژه باید موارد زیر مشخص باشند:

• جریان عبوری

• طول مسیر

• افت ولتاژ مجاز

• سطح مقطع واقعی

• نوع ترمینال و اتصال

• استاندارد محصول

• شرایط محیطی و دمای نصب

روش تشخیص سیم مسی از CCA

بررسی نوشته روی محصول

اولین راه، مطالعه اطلاعات روی سیم، بسته‌بندی یا دیتاشیت است. عباراتی مانند CCA، Copper-Clad Aluminum، CU-CLAD AL یا Copper-Coated Aluminum نشان‌دهنده هادی آلومینیومی با روکش مس هستند.

عبارت CU معمولاً برای هادی مسی و AL برای هادی آلومینیومی استفاده می‌شود.

بررسی سطح مقطع

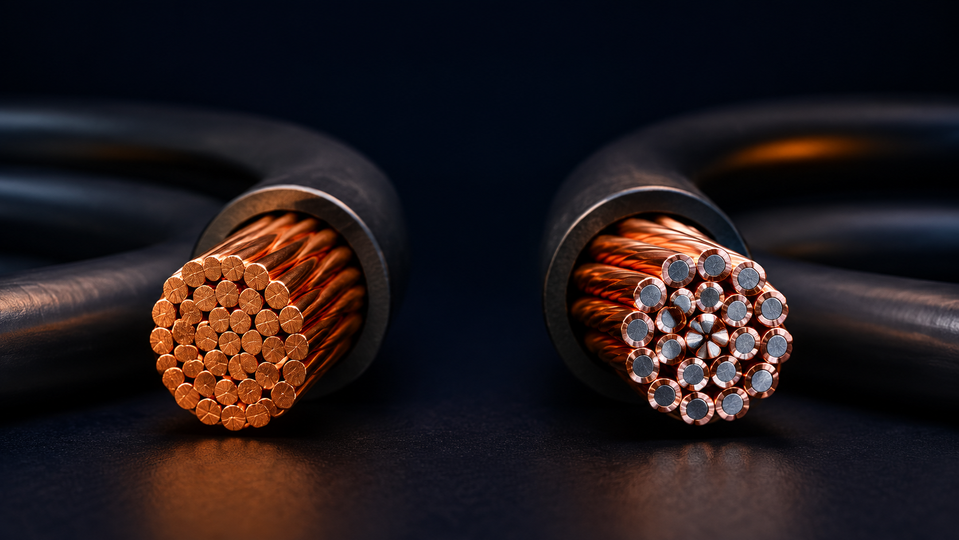

با برش صاف هادی، سیم تمام‌مسی باید در قسمت داخلی نیز رنگ مسی داشته باشد. در سیم CCA، سطح بیرونی مسی اما مغزی معمولاً نقره‌ای‌رنگ است.

خراش‌دادن سطح هادی

با خراش‌دادن کنترل‌شده لایه بیرونی، ممکن است مغزی نقره‌ای CCA نمایان شود. این کار باید روی نمونه جداشده و با ابزار مناسب انجام شود.

مقایسه وزن

CCA به دلیل داشتن مغزی آلومینیومی معمولاً سبک‌تر از سیم تمام‌مسی مشابه است؛ اما وزن به‌تنهایی روش قطعی تشخیص نیست، زیرا ضخامت عایق و سطح مقطع واقعی نیز بر وزن محصول اثر می‌گذارند.

اندازه‌گیری مقاومت

اندازه‌گیری مقاومت الکتریکی یک طول مشخص و مقایسه آن با دیتاشیت، روش فنی دقیق‌تری است. این آزمایش باید با ابزار مناسب و با درنظرگرفتن طول، دما و سطح مقطع انجام شود.

نکته: بعضی هادی‌های مسی دارای پوشش قلع هستند و ممکن است سطحی نقره‌ای داشته باشند. بنابراین رنگ ظاهری به‌تنهایی برای تشخیص کافی نیست و باید مغزی هادی و مشخصات سازنده نیز بررسی شود.

هنگام خرید به چه نکاتی توجه کنیم؟

پیش از خرید سیم یا کابل، اطلاعات زیر را بررسی کنید:

• جنس واقعی هادی

• سطح مقطع واقعی

• مقاومت الکتریکی هادی

• استاندارد و مشخصات سازنده

• نام و اعتبار برند

• طول کلاف

• نوع و ضخامت عایق

• کاربرد تعریف‌شده محصول

• شرایط ضمانت و اصالت کالا

قیمت بسیار پایین می‌تواند نشانه‌ای برای بررسی بیشتر باشد؛ اما تنها بر اساس قیمت نیز نمی‌توان جنس هادی را تشخیص داد.

سیم مسی بهتر است یا CCA؟

پاسخ به کاربرد محصول بستگی دارد؛ اما برای سیم‌کشی دائمی برق ساختمان، مسیرهای طولانی، مدارهای دارای جریان قابل‌توجه و کاربردهایی که افت ولتاژ اهمیت دارد، سیم تمام‌مسی استاندارد انتخاب مطمئن‌تر و قابل‌اعتمادتری است.

CCA می‌تواند در بعضی محصولات مخصوص و کاربردهای محدود استفاده شود، به شرط آنکه جنس هادی صادقانه اعلام شده، مشخصات فنی معتبر باشد و محصول متناسب با پروژه انتخاب شود.

جمع‌بندی

تفاوت اصلی سیم مسی و CCA در ساختار هادی آن‌هاست. سیم مسی در تمام سطح مقطع از مس ساخته شده، درحالی‌که CCA دارای مغزی آلومینیومی با لایه‌ای از مس روی سطح است.

این تفاوت باعث می‌شود CCA معمولاً سبک‌تر و ارزان‌تر باشد، اما مقاومت بیشتری داشته و در شرایط برابر افت ولتاژ و تلفات بالاتری ایجاد کند. ظاهر مسی سطح سیم برای تشخیص کافی نیست و باید نوشته محصول، سطح مقطع هادی، مقاومت الکتریکی و اطلاعات سازنده بررسی شوند.

هر اتصال از یک انتخاب درست شروع می‌شود؛ انتخابی که فقط به قیمت محصول وابسته نیست و باید بر اساس جنس واقعی هادی، استاندارد و نیاز پروژه انجام شود.
